聚氨酯防水涂料施工要求

　　提起防水材料我們都會(huì)說(shuō)起聚氨酯防水涂料，這種防水涂料主要是引進(jìn)了最近的國(guó)外技術(shù)使用進(jìn)口工藝和原料生產(chǎn)技術(shù)，克服了雙組份聚氨酯防水涂料在使用前的現(xiàn)場(chǎng)調(diào)配，不僅簡(jiǎn)便，還可以帶來(lái)較好的防水效果。使用聚氨酯防水涂料的話，可以在潮濕或者是干燥的基面上直接施工，避免了傳統(tǒng)防水涂料必須要做好防水基面干燥效果之后在施工的限制。
　　涂布底膠：此工序相當(dāng)于傳統(tǒng)瀝青防水施工涂刷冷底子油，其目的是隔斷基層潮氣，防止防水涂膜起鼓脫落；加固基層，提高涂膜與基層的粘結(jié)強(qiáng)度，防止涂層出現(xiàn)針氣孔等缺陷。我公司建議用聚氨酯底膠作為基層處理。
　　聚氨酯底膠的配制：將聚氨酯甲料、乙料按比例1：2～3（重量比）配合(其它涂層按產(chǎn)品規(guī)格規(guī)定比例配合)。當(dāng)乙料較稠時(shí)，可用專用稀釋劑稀釋，切不可用含酸性或含油性稀釋劑稀釋，以免影響原產(chǎn)品質(zhì)量。在配制時(shí)，應(yīng)先把乙料稀釋攪拌2-3分鐘，如不需稀釋，可直接用甲乙組分配和攪拌5-10分鐘，把攪拌器提起，可見到均勻液體慢慢滑自容器為佳，同時(shí)應(yīng)注意，打開料應(yīng)立刻蓋嚴(yán)，以免凝固報(bào)廢，混合料應(yīng)根據(jù)實(shí)際用量，即配即用。
　　局部增強(qiáng)：對(duì)伸縮縫、控制縫、陰陽(yáng)角、管道縫等處，可由一層加筋布增強(qiáng)，固化后再進(jìn)行整體防水施工。
　　第一遍涂層施工：在底膠基本干燥固化后，用塑料或橡膠刮板均勻涂刮一層涂料，涂刮時(shí)要求均勻一致，不可過(guò)厚或過(guò)薄，涂刮厚度一般為0.8MM左右為宜。開始涂刮時(shí)，應(yīng)根據(jù)施工面積大小、形狀和用料，統(tǒng)一考慮施工退路和涂刮順序。
　　第二遍涂層施工：在第一遍涂層基本固化后，再在其表面刮涂第二遍涂層，涂刮方法同第一遍涂層。為了確保防水工程質(zhì)量，涂刮的方向必須與第一層的涂刮方向垂直。重涂時(shí)間的間隔，由施工時(shí)的溫度和涂膜固化的程度（以手觸不粘）來(lái)確定。
　　在第二遍涂膜固化后，再按上述方法涂刮第三遍涂膜。
　　鋪貼保護(hù)層或飾面材：在第三遍涂膜施工完畢又未完全固化時(shí)，可在其表面稀撒上少量干凈的砂粒（直徑不大于2MM），以增加涂膜層與將要覆蓋的水泥砂漿之間的粘結(jié)能力。當(dāng)涂膜固化完全和檢查驗(yàn)收合格后，即可抹水泥砂漿保護(hù)層或粘貼面磚，馬賽克等飾面層。

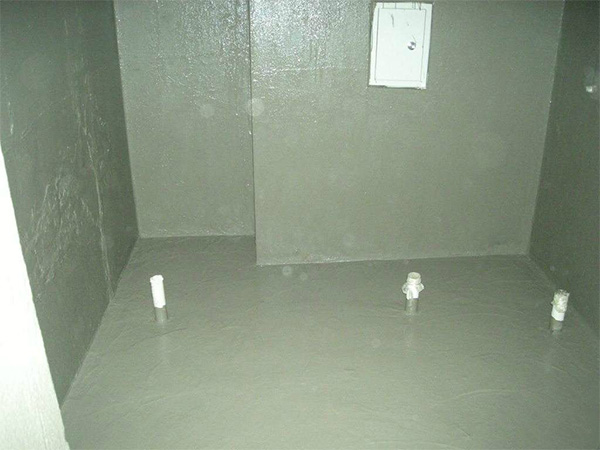

　　兩布三涂的施工工藝：這種工藝目前市場(chǎng)采用不是很多，這種工藝的操作方法是：按照上述的描述對(duì)于基層等的處理是一樣的，在涂刷完第一遍過(guò)后，將玻璃絲網(wǎng)格布均勻鋪貼在上面，靠聚氨酯的粘接力將其粘牢，第一遍干燥后按同樣的方法進(jìn)行第二遍，待全部干燥后，最后按照上面的要求涂刷一遍聚氨酯防水涂料。衛(wèi)生間、廚房及屋面的施工方法一致。需要注意的是玻璃絲網(wǎng)格在鋪貼時(shí)要求平整，由于衛(wèi)生間的空間相對(duì)較小，在進(jìn)行網(wǎng)格布鋪貼時(shí)應(yīng)對(duì)其進(jìn)行前期處理。其他要求同聚氨酯傳統(tǒng)施工工藝要求一致。
